Kunststofftanks zur Nachrüstung

Brandlastermittlung wies weiteren Bedarf für Löschwasser aus

Welchen Nutzen eine Brandschutzbegehung für den vorbeugenden Brandschutz bietet, wurde in einem Gewerbegebiet in Schönau im Schwarzwald deutlich. Dabei wurde aufgrund der Bebauung eine tatsächliche Brandlast ermittelt, die die zusätzliche Bereitstellung von 264 m³ Löschwasser erforderlich macht. Die Stadtverwaltung entschied sich, dafür vier unterirdische Löschwasserbehälter „Carat XXL“ von Graf auf dem Betriebsgelände der Heinzmann GmbH & Co. KG zu installieren.

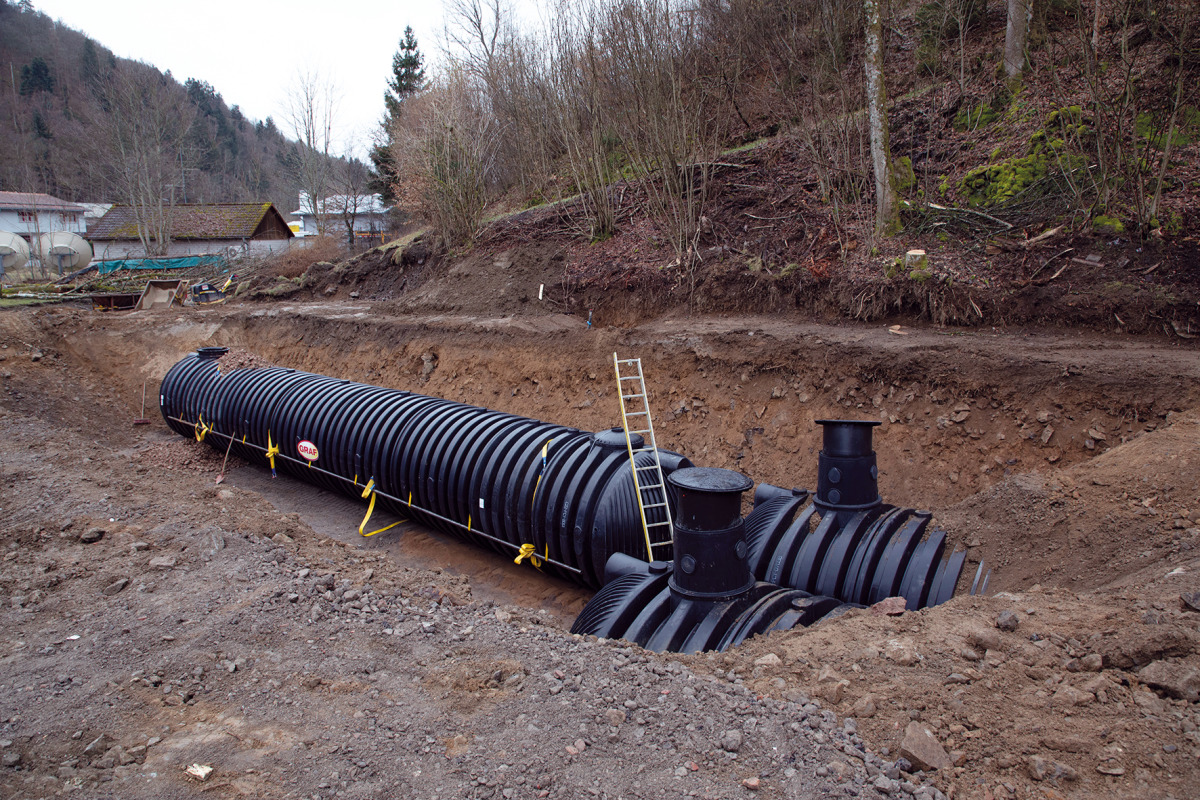

Vier unterirdische Löschwasserbehälter „Carat XXL“ wurden auf dem Betriebsgelände der Heinzmann GmbH & Co. KG installiert.
Bild: Graf

Vier unterirdische Löschwasserbehälter „Carat XXL“ wurden auf dem Betriebsgelände der Heinzmann GmbH & Co. KG installiert.
Bild: Graf
In der Muster-Industrie-Bau-Richtlinie, herausgegeben von der Fachkommission Bauaufsicht der Bauministerkonferenz, wird in Abschnitt 5.1. eine notwendige Lösch­wassermenge in Abhängigkeit von der Brandbekämpfungs-/Brandabschnittsfläche gefordert. Die im Gewerbegebiet Schönau im Schwarzwald für 2 h Brandbekämpfung erforderliche Wassermenge von 264 m3/h konnte durch die bestehende Lösch­wasserinfrastruktur nur zum Teil bereitgestellt werden. Die Überlegung, Löschwasser aus dem benachbarten Fluss Wiese zu entnehmen, erwies sich als nicht praktikabel. Der beauftragte Planer, Dipl.-Ing. Günther Tran Heller, prüfte verschiedene Werkstoffalternativen und entschied sich für Graf-Löschwasserspeicher aus Kunststoff: „Die Ausführung in Fertig­betonelementen oder in Ortbeton wäre deutlich teurer gewesen, bei Stahltanks besteht Korrosionsgefahr“, erklärt Günther Tran Heller. Die Löschwasserbehälter wurden mit einem Schaufelbagger an den mitgelieferten Halteschlaufen eingehoben.
Bild: Graf

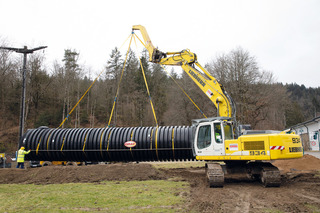

Die Löschwasserbehälter wurden mit einem Schaufelbagger an den mitgelieferten Halteschlaufen eingehoben.
Bild: Graf

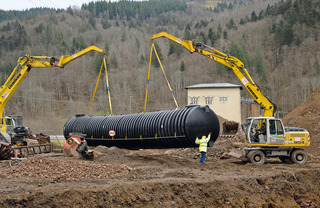

Bei längeren Behältern sollten zwei Halteschlaufen und zwei Bagger das Mittel der Wahl sein.
Bild: Graf
Bei längeren Behältern sollten zwei Halteschlaufen und zwei Bagger das Mittel der Wahl sein.
Bild: Graf

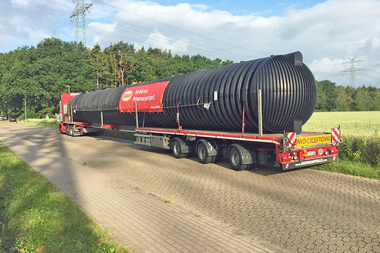

Neben den Kosten überzeugten den Planer auch die begleitenden ­Leistungen des Graf-Projektteams von der Einbauzeichnung bis zur Organisation des Transportes. Das Projektteam hat für den Einbau Behälter mit maximal 76.000 l empfohlen, da diese ohne aufwendig zu beantragende und begleitende Sondertransporte geliefert werden konnten.

An den bereits vormontierten Halte­schlaufen brachten vor Ort zwei ­Bagger die vier 17,40 m (72.000 l) bzw. 18,37 m (76.000 l) langen großen Tanks mit einem Durchmesser von 2,50 m in die Baugrube ein. Für die Grundsole in 3,70 m Tiefe wurde ein Bett aus Rundkornkies (Körnung 8/16) erstellt. Entsprechend der Einbauempfehlungen wurden die vier Löschwasserbehälter mit einer Füllhöhe von 25 cm mit Trinkwasser befüllt, anschließend mit Rundkornkies eingebettet und bis Unterkante Bodenplatte mit 1,20 m Sand überdeckt.

Die zwei Tanks mit 76.000 l und die zwei weiteren Tanks 72.000 l Nennvolumen wurden im Abstand von 60 cm installiert und für eine gleichmäßige Entnahme und Befüllung mit KG-Rohren DN 250 verbunden. Entnahme und Befüllung erfolgen über ein Saugrohr.

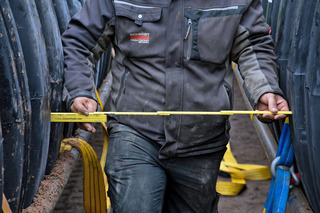

Die Löschwasserbehälter wurden entsprechend der DIN 14230 im Abstand von 60 cm installiert.
Bild: Graf

Die Löschwasserbehälter wurden entsprechend der DIN 14230 im Abstand von 60 cm installiert.
Bild: Graf

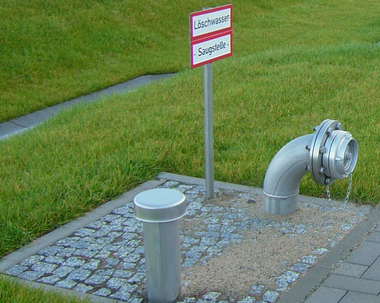

Die Löschwasserbehälter „Carat XXL“ wurden bei Graf bereits projektspezifisch vormontiert und mit allem nach der Norm DIN 14230 notwendigen Zubehör anschlussfertig und just in time angeliefert. Zum Lieferumfang gehören neben einem Halter für ein Hinweisschild auf die Entnahmestelle zwei eingeschweißte Kunststoff-Saugrohr DN 125, ein Saugkorb aus Edelstahl mit Antiwirbelplatte, ein Löschwasser-Sauganschluss mit Peilstutzen und A-Festkupplung (110 mm Durchmesser). Belüftet wird der Behälter mit einem brandsicheren Lüftungskamin DN 100 aus Edelstahl mit Haube und insektensicherem Sieb.

Der „Carat XXL“-Tank wird in verschiedenen Größen mit Fassungsvermögen von 16.000 bis zu 122.000 l angeboten. Größere Speichervolumen sind durch das Verbinden mehrerer Behälter möglich. Die Löschwassertanks können mit Trink- oder Regenwasser befüllt werden.

Löschwasserberatung mit System

Die Broschüre Löschwasserberatung mit System informiert auf 36 Seiten über die Planung und Bemessung von unterirdischen Löschwassertanks, zudem über die Systemlösungen und das Zubehör von Graf. Die Broschüre wird auf der Website www.graf.info zum Download angeboten.
