Moderne Diagnosetechnik für zuverlässige Entrauchung

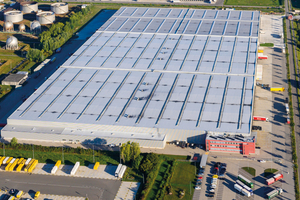

Lagerschäden an Motoren entwickeln sich oft schleichend und bleiben ohne gezielte Überwachung lange unbemerkt. Fällt ein Brandgas-Dachventilator im Notfall aus, kann das gravierende Folgen haben: verqualmte Fluchtwege, erschwerte Löscharbeiten und hohe Folgeschäden. Um diesen Risiken frühzeitig entgegenzuwirken, hat sich der Betreiber des 2008 in Betrieb genommenen und 2018 erweiterten Reifenlagers dazu entschieden, seine Anlagen mit der „Lager-Zustandsdiagnostik“ („LZD“)  von Helios auszustatten. So lässt sich das Risiko unerwarteter Ausfälle deutlich reduzieren – und die dauerhafte Einsatzfähigkeit der Entrauchungsanlage langfristig sichern.

Funktionsweise der Lager-Zustandsdiagnostik

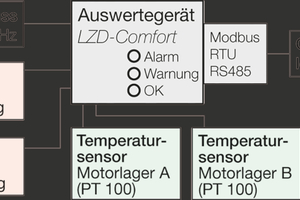

Die „LZD“ überwacht den Zustand der Motorlager – wahlweise kontinuierlich oder in regelmäßigen Abständen. Das System erkennt frühzeitig Schwingungsabweichungen und Temperaturanstiege, die auf Verschleiß oder Defekte hindeuten. Die Auswertung erfolgt über ein Ampelsystem mit LED-Anzeigen direkt am Gerät. Optional ist eine Anbindung an die Gebäudeleittechnik möglich. Wartungseinsätze lassen sich so vorausschauend und bedarfsorientiert planen – anstatt Lager routinemäßig alle fünf Jahre gemäß den Herstellervorgaben zu tauschen, werden sie nur bei tatsächlichem Bedarf ersetzt. Das spart Kosten und erhöht die Betriebssicherheit. Die „Lager-Zustandsdiagnostik“ ist in zwei Varianten erhältlich: Die Basisversion („LZD-Basic“), die sich auch bei bestehenden Ventilatoren nachrüsten lässt, konzentriert sich auf die Erfassung der Schwingungswerte. Die erweiterte Version („LZD-Comfort“) überwacht zusätzlich den Zustand des Lagerfetts anhand der Lagertemperaturen. Beide Varianten wurden speziell für direkt am Netz betriebene Brandgasventilatoren entwickelt und bieten passende Lösungen für unterschiedliche Betriebsbedingungen.

Installation und Inbetriebnahme

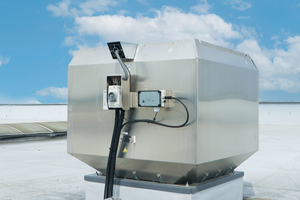

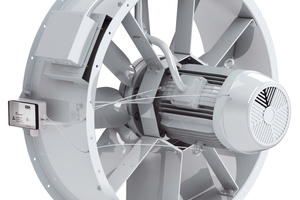

Für eine reibungslose Integration sorgt das durchdachte Installationskonzept der „LZD“-Technik: Bei der Installation der Lager-Zustandsdiagnostik an den 15 Brandgas-Dachventilatoren im Reifenlogistikzentrum wurden die „LZD“-Module auf Höhe der Revisionsschalter montiert, die Sensoren am Motor befestigt und die Sensorkabel durch den Kühlluftkanal ins Gehäuse geführt. Danach erfolgte der Anschluss der Sensoren, das Anklemmen der 230V-Zuleitung sowie die Einbindung ins bestehende Netz. Nach dem vollständigen Verschließen der Ventilatoren war die „LZD“ ohne weitere Parametrierung sofort betriebsbereit. Dank der klaren Montagepunkte und einfachen Verkabelung konnte die Installation schnell und unkompliziert abgeschlossen werden. Abschließend empfiehlt das Team, die „LZD“-Anzeige vierteljährlich zu kontrollieren.
