Europäische und nationale Klassifizierungssysteme

Rohrabschottungen

In der Europäischen Union fallen täglich durchschnittlich 11 Menschen dem Feuer zum Opfer. Das sind bei einer Bevölkerung von 505 Mio. in den 28 EU Mitgliedsstaaten rund 4.000 Brandopfer pro Jahr. Auch in der Industrie können Brände fatale Folgen haben: Jeder dritte Brand führt nach Angaben der Versicherungswirtschaft zu Sachschäden von mehr als 500.000 €. Insgesamt entsteht in Europa jährlich ein Sachschaden von 126 Mrd. € durch Brände. Bei korrekter Umsetzung der Brandschutzbestimmungen in Gebäuden hätten in vielen Fällen Tote, Verletzte und auch große Gebäudeschäden verhindert werden können.

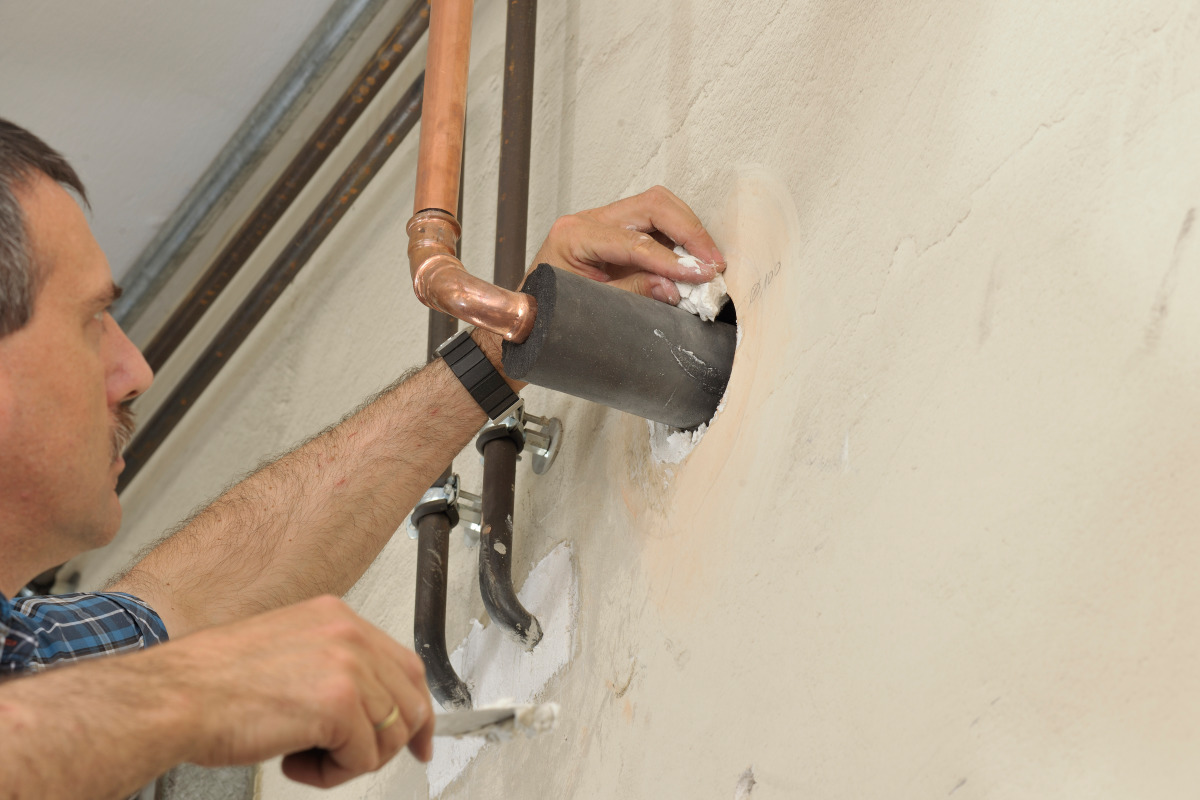

Installation von "Armaflex Protect" von Armacell Installation von "Armaflex Protect" von Armacell
Foto: Armacell

Installation von "Armaflex Protect" von Armacell
Foto: Armacell
Gebäudetechnische Installationen wie Leitungs- und Lüftungsanlagen stellen im Gebäude aus brandschutztechnischer Sicht eine mögliche Schwachstelle dar, da sie raumabschließende Bauteile (Decken und Wände), Treppenräume und Flure durchdringen und damit Übertragungswege für Feuer und Rauch darstellen. Im Falle eines Brandes haben Leitungsanlagen daher einen erheblichen Einfluss auf die Sicherheit in Gebäuden. Das Gefährdungspotential steigt mit der Anzahl der Leitungen und ihren unterschiedlichen Aufgaben, den Dimensionsstärken, den verschiedenen Materialien und Medien an. Nicht abnahmefähige Wand- und Deckendurchführungen können zu kostspieligen Verzögerungen im Bauablauf führen. In den vergangenen Jahren konnten erhebliche Fortschritte in der Entwicklung von Abschottungssystemen erreicht werden, die eine hohe Zuverlässigkeit in der Baupraxis bieten. Aufgrund der einfachen Verarbeitung in einem breiten Anwendungsbereich erhöhen elastomere Dämmstoffe mit intumeszierenden Eigenschaften die Ausführungssicherheit und minimieren das Risiko der Abnahmeverweigerung deutlich.

Feuerwiderstandsklassen

Während die Baustoffklassen das Verhalten von Baustoffen hinsichtlich ihrer Brennbarkeit (und ggf. zusätzliche Eigenschaften wie z.B. Rauchentwicklung und das brennende Abtropfen) unter definierten Bedingungen beschreiben, wird die Brandweiterleitung in benachbarte Räume oder in andere Geschosse im Wesentlichen vom Brandverhalten der Bauteile bestimmt. Als Bauteile (Bauprodukte) im Sinne der Norm gelten Wände (Mauerwerk), Decken, Stützen (Pfeiler), Unterzüge, Treppen usw. Als Sonderbauteile (Bauprodukte) gelten Brandwände, nicht tragende Außenwände, Feuerschutzabschlüsse (Türen, Tore), Lüftungsleitungen, Kabelabschottungen, Installationsschächte, Rohrabschottungen, Kabelanlagen und Verglasungen. Die brandschutztechnische Einstufung eines Baustoffes lässt jedoch noch keinen Schluss auf das Brandverhalten eines Materials zu, wenn es durch ein Bauteil geführt wird. Aus diesem Grund werden Bauteile in Feuerwiderstandsklassen eingestuft – siehe Abbildung 2. Die Prüfung für Rohrabschottungen erfolgt nach der europäischen Norm DIN EN 1366-3 und einer Klassifizierung nach EN 13501-2 bzw. in Deutschland nach DIN 4102-11. Die Bauteile werden nach ihren Eigenschaften im Sinne des Nutzens für den Bau gekennzeichnet (siehe Abbildung 1). Für Rohrabschottungen wird für jedes dieser Kriterien die Leistungszeit in Minuten mit einer der folgenden Zahlen angegeben: 15, 20, 30, 45, 60, 90, 120, 180, 240. Falls erforderlich, kann die Klassifizierung noch durch folgende Zusätze erweitert werden:

➤ W (Radiation, ursprünglich Watt) Begrenzung Strahlungsdurchtritt

➤ M (Mechanical) mechanische Beanspruchung

➤ S (Smoke) Rauchdichtheit

➤ C (Closing) selbstschließend

Bei den Prüfungen für Rohrabschottungen wird noch angegeben, ob die Rohrenden während der Prüfung offen oder geschlossen sind. So ist z.B. für die Abschottung von brennbaren Rohren oder Rohren mit einem Schmelzpunkt < 1000 °C für Trinkwasser-, Heiz- und Kälteleitungen mit Durchmessern ≤ 110 mm auch die Klasse EI ...-U/C zulässig. Die Feuerwiderstandsklasse wird unter den Bedingungen eines Vollbrandes ermittelt. Dabei wird der zeitliche Brandverlauf nach der international genormten Einheitstemperaturzeitkurve gesteuert, die Eingang in die EN 1363-1 sowie die DIN 4102-2 gefunden hat. Ein wesentlicher Unterschied besteht jedoch im Ofendruck: Gemäß EN 1366-3 ist der Ofendruck mit 20 Pa und nach DIN 4102-2 mit 10 Pa vorgegeben. In der Praxis bedeutet dies, dass eine Prüfung nach der europäischen Norm viel schwieriger zu bestehen ist als nach der deutschen DIN 4102. Das europäische Klassifizierungssystem für Bauteile ist im Vergleich zum bisherigen deutschen System wesentlich „feiner“ aufgebaut und ermöglicht eine Vielzahl von Klassifizierungen in verschiedenster Kombination.

Feuerwiderstandsanforderungen in Europa

Die Anforderungen an Bauteile sind in den jeweiligen Verordnungen der einzelnen europäischen Länder durch die jeweils geforderte Feuerwiderstandsklasse konkretisiert. Dabei werden die Gebäudehöhe bzw. Gebäudeabmessungen und das jeweilige Gefahrenpotential aus der Nutzung berücksichtigt. Anforderungen hierzu sind in den einzelnen EU Ländern nicht einheit-ich und weichen zum Teil erheblich voneinander ab. Der Abbildung 5 können die Anforderungen an den Feuerwiderstand von Trennwänden bei Flucht- und Rettungswegen gemäß der deutschen Muster-Leitungsanlagen-Richtlinie (MLAR) entnommen werden.

Dämmstoffe für Rohrabschottungen

Zur Erfüllung der jeweiligen Anforderungen wird für die fachgerechte planerische und handwerkliche Umsetzung eine Vielzahl unterschiedlichster Produkte angeboten. Neben den brandschutztechnischen Anforderungen müssen für eine den technischen Regeln entsprechende Leitungsinstallation jedoch auch die Bereiche des Schall- und des Wärme- bzw. Kälteschutzes beachtet werden. So muss die Dämmung z. B. die Anforderungen der EN 806 sowie der EnEV erfüllen.

Bei Kältedämmungen, bei denen die Verwendungsmöglichkeiten nichtbrennbarer Dämmstoffe aufgrund von besonderen Anforderungen (Geschlossenzelligkeit, Wasserdampf-Diffusionswiderstand, Verarbeitbarkeit) äußerst begrenzt sind, ist es oft gar nicht möglich, auf die Verwendung brennbarer Dämmstoffe zu verzichten. Aufgrund ihrer molekularen Struktur empfehlen sich hier insbesondere elastomere Dämmstoffe. Sie schmelzen nicht und tropfen somit im Falle eines Brandes nicht ab (vor allem: nicht brennend). Elastomere Dämmstoffe sind selbstverlöschend. Sie zeichnen sich zudem durch eine hohe Elastizität in einem breiten Temperaturbereich aus und verschließen bei Erwärmung daher mögliche Öffnungen in Bauteilen im Falle eines Brandes. Die Einsatzmöglichkeiten von „normalen“ elastomeren Dämmstoffen als Rohrabschottung sind jedoch limitiert. Insbesondere bei der Verwendung auf Kupferrohrleitungen führt die gute Wärmeleitfähigkeit von Kupfer schnell zu einer unzulässigen Temperaturerhöhung auf der brandabgewandten Seite, so dass nur relativ kleine Rohrdurchmesser sicher brandschutztechnisch abgeschottet werden können. Das gilt insbesondere unter den europäischen Prüfbedingungen bei einem Ofendruck von 20 Pa. Auch die Durchführung von Rohrleitungen durch Leichtbauwände ist allein mit elastomeren Dämmstoffen in der Regel nicht erfolgversprechend. Ebenso die Abschottung von Kunststoffleitungen. Bei höheren Temperaturbeanspruchungen ist daher eine zusätzliche Unterstützung durch intumeszierende Materialien erforderlich, um ein breites Spektrum im Bereich der Rohrleitungsabschottung abzudecken. Bewährt haben sich dabei zum einen Brandschutzbandagen, die im Bereich der Durchführung zusätzlich um die elastomere Dämmung gewickelt werden und zum anderen Produkte wie „Armaflex Protect“, bei denen die intumeszierende Wirkung direkt in den Dämmstoff integriert ist. Durch die Kombination der bewährten Eigenschaften des flexiblen Elastomerschaums mit intumeszierenden Bestandteilen ist eine Brandübertragung ausgeschlossen. Die Brandschutzbarriere erreicht nach EN 13501-2 bzw. DIN 4102-11 einen Feuerwiderstand von 90 Minuten.

Dämmstoffe mit aufschäumender Wirkung

Da der Ausführungssicherheit von Rohrabschottungen eine zentrale Bedeutung zukommt, bieten diese Baustoffe mit integrierter aufschäumender Wirkung aufgrund ihrer einfachen Anwendung und Handhabung eine hohe Zuverlässigkeit in der Baupraxis. Sogar in F 90- / REI 90-Wänden in Leichtbauweise (Gipskartonständerwände) sind damit feuerwiderstandsfähige Rohrdurchführungen praxisgerecht realisierbar (s. Abbildung 6). Für die Praxis heißt das: Egal, ob Heizungs-, Trinkwasser-, Kälte-, Kühlwasser- oder Prozessleitungen zur Druckluft oder Stickstoffversorgung – sie können alle mit einem Produkt abgeschottet werden. Kabel, wie z.B. Steuerkabel von Split-Klimageräten, können einfach ohne weitere Vorkehrungen direkt auf dem Brandschutzschlauch anliegend durch Wand- und Deckendurchführungen mit hindurchgeführt werden. Auch Begleitheizungssysteme können direkt gemeinsam mit den Rohrleitungen in einem „Armaflex Protect“ Schlauch brandschutztechnisch abgeschottet werden. Wie das Deutsche Institut für Bautechnik in der allgemeinen bauaufsichtlichen Zulassung (abZ) bestätigte, ist das Brandabschottungssystem darüber hinaus auch zur Abschottung von Kunststoff-Gasrohrleitungen gemäß DVGW-Arbeitsblatt G 600 zugelassen (s. Abbildung 7). Nach der europäischen Prüfnorm schneiden Rohrabschottungen mit „Armaflex Protect“ bei den in der TGA überwiegend gebräuchlichen Rohrdimensionen trotz des höheren Ofendrucks vergleichbar mit den Prüfungen gemäß DIN 4101-11 ab. Von Nachteil ist allerdings, dass gemäß ETA keine sog. Stellvertreterprüfungen zulässig sind. Werden also z.B. Mehrschichtverbundrohre eines bestimmten Herstellers geprüft, so gelten die Ergebnisse der Prüfungen somit nur für das geprüfte Rohrsystem bzw. für baugleiche Rohre. Das bedeutet z.B. für Mehrschichtverbundrohre, dass die Prüfung nur für Produkte gleicher Dicke und identischen Aufbaus, also z.B. mit gleich dicker Aluminiumeinlage, gültig ist. In diesem Zusammenhang sei darauf hingewiesen, dass in Deutschland beide Zulassungen – ETA und abP (allgemeines bauaufsichtliches Prüfzeugnis) bzw. abZ (allgemeine bauaufsichtliche Zulassung) – nicht parallel verwendet werden dürfen. Es muss entweder das eine oder das andere angegeben werden.

Sicherheit bei der Verarbeitung

Ein Abschottungssystem sollte vielseitig sein, insbesondere dann, wenn es im Gebäudebestand zum Einsatz kommt. Von Vorteil ist dabei, dass sich die Verarbeitung von Brandschutzsystemen wie „Armaflex Protect“ kaum von der Verarbeitung herkömmlicher elastomerer Dämmstoffe unterscheidet. Zudem kann die Brandschutzbarriere, sowohl gemäß abP als auch ETA zueinander im „Null“-Abstand installiert werden. Gemäß ETA sind lediglich bei den Rohrdimensionen > 89 mm Abstände von 50 mm einzuhalten. Diese Abstandsregelungen sind insbesondere – aber nicht nur – bei nachträglichen Abschottungen von Vorteil, da die Platzverhältnisse hier oft sehr eng sind. Auch wenn viele der angebotenen Systeme mit einem „Null“-Abstand „ausgestattet“ sind, sollte dies nicht als Einladung verstanden werden, Leitungsanlagen gleich ohne Abstände zu planen. Vielmehr soll es dem Fachhandwerker in Ausnahmefällen ermöglichen, eine Rohrabschottung auch ohne Abstandsrestrisiko herstellen zu können.

Abstandregelungen zu fremden Abschottungen

Grundsätzliche Angaben zu Abständen von Rohrabschottungen findet man in der Muster-Leitungsanlagen-Richtlinie (MLAR). Dort heißt es unter Abschnitt 4.1.3: „Der Mindestabstand zwischen Abschottungen, Installationsschächten oder -kanälen sowie der erforderliche Abstand zu anderen Durchführungen (z.B. Lüftungsleitungen) oder anderen Öffnungsverschlüssen (z.B. Feuerschutztüren) ergibt sich aus den Bestimmungen der jeweiligen Verwendbarkeits- oder Anwendbarkeitsnachweise; fehlen entsprechende Festlegungen, ist ein Abstand von mindestens 50 mm erforderlich.“ Verwendbarkeits- oder Anwendbarkeitsnachweise sind abP, abZ, ETA oder ZiE (Zustimmung im Einzelfall).

Für Kabel- und Rohrabschottungen mit allgemeinen baufaufsichtlichen Zulassungen (abZ) hat das Deutsche Institut für Bautechnik (DIBt) die Mindestabstände allerdings neu festgelegt. In den betroffenen Zulassungen findet man daher jetzt folgende Angaben: „Der Abstand der zu verschließenden Bauteilöffnungen (Anmerkung: Maß der fertig erstellten Abschottung, nicht das Rohbaumaß) zu anderen Öffnungen oder Einbauten muss mindestens 20 cm betragen. Abweichend davon darf der Abstand bis auf 10 cm reduziert werden, sofern die zu verschließende Bauteilöffnung oder Einbauten nicht größer als 20 x 20 cm sind. Der Abstand zwischen Bauteilöffnungen für Kabel- oder Rohrabschottungen gleicher oder unterschiedlicher Bauart darf ebenfalls bis auf 10 cm reduziert werden, sofern diese Öffnungen jeweils nicht größer als 40 x 40 cm sind. Ein geringerer Abstand ist nur noch dann gestattet, wenn die Systeme gegenseitig geprüft wurden. Die DIBt-Abstandsregelungen gelten nicht für Rohrabschottungen mit abP, wie z.B. „Armaflex Protect“ und anderen fremden Abschottungen mit abZ oder abP, die mit den Buchstaben L, I, E, K und T gekennzeichnet werden. Selbstverständlich sind die beschriebenen Abstandsregelungen Mindestmaße. Sollten im Prüfzeugnis oder in der Zulassung größere Maße angegeben sein, so gelten diese Abstandsmaße.

x
