Herausforderung für brandschutztechnische Fachplanung

Brandabschottungen mit elastomeren Dämmstoffen

Gebäudetechnische Installationen wie Leitungs- und Lüftungsanlagen stellen im Gebäude aus brandschutztechnischer Sicht eine mögliche Schwachstelle dar und haben einen erheblichen Einfluss auf die Sicherheit in Gebäuden. Korrekt geplante und sauber ausgeführte Rohrabschottungssysteme verhindern die Weiterleitung von Feuer und Rauch in benachbarte Räume.

Nicht abnahmefähige Wand- und Deckendurchführungen können zu kostspieligen Verzögerungen im Bauablauf führen. Eine nachträgliche Mängelbeseitigung kommt Planer und ausführende Betriebe wesentlich teurer zu stehen als die vorgeschriebene fachgerechte Ausführung. In den vergangenen Jahren konnten erhebliche Fortschritte in der Entwicklung von Abschottungssystemen erreicht werden, die eine hohe Zuverlässigkeit in der Baupraxis bieten. Aufgrund der einfachen Verarbeitung in einem breiten Anwendungsbereich erhöhen elastomere Dämmstoffe mit intumeszierenden Eigenschaften die Ausführungssicherheit und minimieren das Risiko der Abnahmeverweigerung deutlich.

Die Auswahl geeigneter Dämm­stoffe für Rohrabschottungen

Für eine fachgerechte planerische und handwerkliche Umsetzung steht heute eine Vielzahl unterschiedlichster Produkte zur Abschottung von Leitungsanlagen zur Verfügung. Neben den brandschutztechnischen Anforderungen müssen für eine den technischen Regeln entsprechende Leitungsinstallation jedoch auch die Anforderungen des Schall- und des Wärme- bzw. Kälteschutzes beachtet werden. So muss die Dämmung z.B. die EnEV und die EN 806 erfüllen.

Bei Kältedämmungen, bei denen die Verwendungsmöglichkeiten nichtbrennbarer Dämmstoffe aufgrund von besonderen Anforderungen (Geschlossenzelligkeit, Wasserdampf-Diffusionswiderstand, Verarbeitbarkeit) äußerst begrenzt sind, ist es oft gar nicht möglich, auf die Verwendung brennbarer Dämmstoffe zu verzichten. Dank ihrer molekularen Struktur empfehlen sich hier insbesondere elastomere Dämmstoffe. Sie schmelzen nicht und tropfen somit im Falle eines Brandes nicht ab (vor allem: nicht brennend). Elastomere Dämmstoffe sind selbstverlöschend. Sie zeichnen sich zudem durch eine hohe Elastizität in einem breiten Temperaturbereich aus und verschließen bei Erwärmung daher mögliche Öffnungen in Bauteilen im Falle eines Brandes.

Die Einsatzmöglichkeiten von „normalen“ elastomeren Dämmstoffen als Rohrabschottung sind jedoch limitiert. Insbesondere bei der Verwendung auf Kupferrohrleitungen führt die gute Wärmeleitfähigkeit von Kupfer schnell zu einer unzulässigen Temperaturerhöhung auf der brandabgewandten Seite, sodass nur relativ kleine Rohrdurchmesser sicher brandschutztechnisch abgeschottet werden können. Das gilt insbesondere unter den europäischen Prüfbedingungen bei einem Ofendruck von 20 Pascal.

Auch die Durchführung von Rohrleitungen durch Leichtbauwände ist allein mit elastomeren Dämmstoffen in der Regel nicht erfolgversprechend; ebenso die Abschottung von Kunststoffleitungen. Bei höheren Temperaturbeanspruchungen ist daher eine zusätzliche Unterstützung durch intumeszierende Materialien erforderlich, um ein breites Spektrum im Bereich der Rohrleitungsabschottung abzudecken. Bewährt haben sich dabei zum einen Brandschutzbandagen, die im Bereich der Durchführung zusätzlich um die elastomere Dämmung gewickelt werden und zum anderen Produkte, bei denen die intumeszierende Wirkung direkt in den Dämmstoff integriert ist, wie z. B. „Armaflex Protect“. Durch die Kombination der Eigenschaften des flexiblen Elastomerschaums mit intumeszierenden Bestandteilen ist eine Brandübertragung ausgeschlossen. Die Brandschutzbarriere erreicht nach EN 13501-2 bzw. DIN 4102-11 einen Feuerwiderstand von 90 Minuten.

Dämmstoffe mit aufschäumender Wirkung

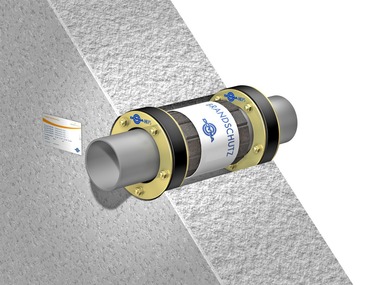

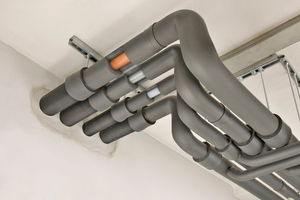

Da der Ausführungssicherheit von Rohrabschottungen eine zentrale Bedeutung zukommt, bieten diese Bau­stoffe mit integrierter aufschäumender Wirkung aufgrund ihrer recht einfachen Anwendung und Handhabung eine hohe Zuverlässigkeit in der Baupraxis. Sogar in F 90-/REI 90-Wänden in Leichtbauweise (Gipskartonständerwände) sind damit feuerwiderstandsfähige Rohrdurchführungen praxisgerecht realisierbar (s. Abbildung 1).

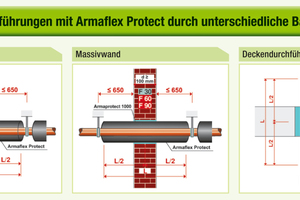

Für die Praxis heißt das: Egal, ob Heizungs-, Trinkwasser-, Kälte-, Kühlwasser- oder Prozessleitungen zur Druckluft oder Stickstoffversorgung – sie können alle mit einem Produkt abgeschottet werden. Kabel, wie z.B. Steuerkabel von Split-Klimageräten, können ohne weitere Vorkehrungen direkt auf dem Brandschutzschlauch anliegend durch Wand- und Deckendurchführungen mit hindurchgeführt werden. Auch Begleitheizungssysteme können direkt gemeinsam mit den Rohrleitungen in einem „Armaflex Protect“-Schlauch brandschutztechnisch abgeschottet werden. Wie das Deutsche Institut für Bautechnik in der allgemeinen bauaufsichtlichen Zulassung (abZ) bestätigte, ist das Brandabschottungssystem darüber hinaus auch zur Abschottung von Kunststoff-Gasrohrleitungen gemäß DVGW-Arbeitsblatt G 600 zugelassen (s. Abbildung 2).

Nach der europäischen Prüfnorm schneiden Rohrabschottungen mit „Armaflex Protect“ bei den in der TGA überwiegend gebräuchlichen Rohrdimensionen trotz des höheren Ofendrucks vergleichbar mit den Prüfungen gemäß DIN 4101-11 ab. Von Nachteil ist allerdings, dass gemäß ETA keine sogenannten Stellvertreterprüfungen zulässig sind. Werden also z.B. Mehrschichtverbundrohre eines bestimmten Herstellers geprüft, so gelten die Ergebnisse der Prüfungen somit nur für das geprüfte Rohrsystem. Das bedeutet z.B. für Mehrschichtverbund­rohre, dass die Prüfung nur für Produkte gleicher Dicke und identischen Aufbaus, also z.B. mit gleich dicker Aluminiumeinlage, gültig ist. In diesem Zusammenhang sei darauf hingewiesen, dass in Deutschland beide Zulassungen – ETA und abP (allgemeines bauaufsichtliches Prüfzeugnis) bzw. abZ (allgemeine bauaufsichtliche Zulassung) – nicht parallel verwendet werden dürfen. Es muss entweder das eine oder das andere angegeben werden.

Sicherheit bei der Verarbeitung

Ein Abschottungssystem sollte vielseitig sein, insbesondere dann, wenn es im Gebäudebestand zum Einsatz kommt. Von Vorteil ist dabei, dass sich die Verarbeitung von „Armaflex Protect“ kaum von der Verarbeitung herkömmlicher elastomerer Dämmstoffe unterscheidet. Zudem kann die Brandschutzbarriere zueinander im „Null“-Abstand installiert werden. Gemäß ETA sind lediglich bei den Rohrdimensionen > 89 mm Abstände von 100 mm einzuhalten. Diese Abstandsregelungen sind insbesondere – aber nicht nur – bei nachträglichen Abschottungen von Vorteil, da die Platzverhältnisse hier oft sehr eng sind. Auch wenn viele der angebotenen Systeme mit einem „Null“-Abstand „ausgestattet“ sind, sollte dies nicht als Einladung verstanden werden, Leitungsanlagen gleich ohne Abstände zu planen. Vielmehr soll es dem Fachhandwerker in Ausnahmefällen ermöglichen, eine Rohrabschottung aus brandschutztechnischer Sicht auch ohne Abstandsrestrisiko herstellen zu können.

Abstandregelungen zu fremden Abschottungen

Grundsätzliche Angaben zu Abständen von Rohrabschottungen findet man in der Muster-Leitungsanlagen-Richtlinie (MLAR). Dort heißt es unter Abschnitt 4.1.3: „Der Mindestabstand zwischen Abschottungen, Installationsschächten oder -kanälen sowie der erforderliche Abstand zu anderen Durchführungen (z.B. Lüftungsleitungen) oder anderen Öffnungsverschlüssen (z.B. Feuerschutztüren) ergibt sich aus den Bestimmungen der jeweiligen Verwendbarkeits- oder Anwendbarkeitsnachweise; fehlen entsprechende Festlegungen, ist ein Abstand von mindestens 50 mm erforderlich.“ Verwendbarkeits- oder Anwendbarkeitsnachweise sind abP, abZ, ETA oder ZiE (Zustimmung im Einzelfall).

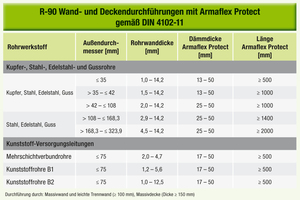

Für Kabel- und Rohrabschottungen mit allgemeinen baufaufsichtlichen Zulassungen (abZ) hat das Deutsche Institut für Bautechnik (DIBt) die Mindestabstände allerdings neu festgelegt. In den betroffenen Zulassungen findet man daher jetzt folgende Angaben: „Der Abstand der zu verschließenden Bauteilöffnungen (Anmerkung: Maß der fertig erstellten Abschottung, nicht das Rohbaumaß) zu anderen Öffnungen oder Einbauten muss mindestens 20 cm betragen. Abweichend davon darf der Abstand bis auf 10 cm reduziert werden, sofern die zu verschließende Bauteilöffnung oder Einbauten nicht größer als 20 x 20 cm sind. Der Abstand zwischen Bauteilöffnungen für Kabel- oder Rohrabschottungen gleicher oder unterschiedlicher Bauart darf ebenfalls bis auf 10 cm reduziert werden, sofern diese Öffnungen jeweils nicht größer als 40 x 40 cm sind“ (s. Abbildung 3).

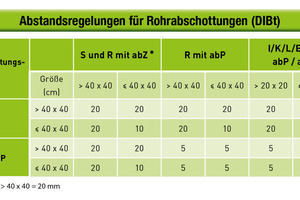

Ein geringerer Abstand ist nur noch dann gestattet, wenn die Systeme gegenseitig geprüft wurden. Die DIBt-Abstandsregelungen gelten nicht für Rohrabschottungen mit abP und anderen fremden Abschottungen mit abZ oder abP, die mit den Buchstaben L, I, E, K und T gekennzeichnet werden (siehe Abbildung 4). Selbstverständlich sind die beschriebenen Abstandsregelungen Mindestmaße. Sollten im Prüfzeugnis oder in der Zulassung größere Maße angeben sein, so gelten diese Abstandsmaße.
