Thermal-Runway-Ausbreitung vermeiden

Brandschutz für stationäre Energiespeichersysteme

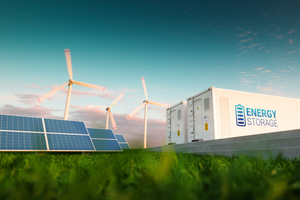

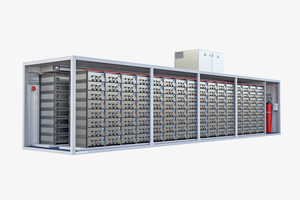

Lithium-Ionen-Batterien bieten eine hohe Energiedichte auf kleinem Raum, was auch charakteristische Brandrisiken mit sich bringt. Antworten auf diese Herausforderung bietet ein anwendungsspezifisches Brandschutzkonzept für stationäre Lithium-Ionen-Batterie-Energiespeichersysteme, wie es Siemens entwickelt hat.

Jede Lithium-Ionen-Batteriezelle besteht aus zwei Elektroden, der negativen Anode und der positiven Kathode. Sie sind durch einen Separator getrennt. Ein weiterer wichtiger Bestandteil ist der inonenleitende Elektrolyt. Allerdings birgt dieses ebenso so erfolgreiche wie in aller Regel auch sichere Funktionsprinzip einige bauartbedingte Risken. So sind die Batteriezellen gekennzeichnet durch das Vorhandensein großer Mengen chemischer Energie auf kleinem Raum und durch einen sehr geringen Abstand zwischen den Elektroden (Separatorschicht typisch ≈ 30 µm). Gleichzeitig sind die eingesetzten Elektrolyten typischerweise brennbar bzw. leicht entzündlich. Ein Batteriemanagementsystem (BMS) übernimmt deshalb neben der Steuerung und Überwachung des Ladezustands auf Zellen- und System­ebene auch das Temperaturmanagement beim Laden und Entladen. So soll sichergestellt werden, dass die Zelle im definierten sicheren Betriebsbereich gehalten wird.

Thermal Runaway als Gefahrenszenario

Wird der sichere Temperaturbereich überschritten, kann es zu einem so genannten Thermal Runaway kommen, was im deutschen Sprachbereich auch als thermisches Durchgehen bezeichnet wird. Bei einem Runaway wird in der Batterie gespeicherte Energie schlagartig freigesetzt und die Temperatur steigt innerhalb von Millisekunden auf mehrere hundert Grad  Celsius an. Der Elektrolyt entzündet sich bzw. das Elektrolytgas explodiert.

Im Zuge der Entwicklung eines Thermal Runaways verdampft das Elektrolyt mit ansteigender Temperatur sukzessive. Dadurch baut sich der Innendruck in der Zelle immer weiter auf, bis der Elektrolytdampf entweder über ein Überdruckventil oder durch das Bersten der Hülle freigesetzt wird. Ohne Gegenmaßnahmen entsteht dabei ein explosives Gas-Luft-Gemisch. Eine Zündquelle reicht dann aus, um eine explosionsartige Verbrennung herbeizuführen. Zudem kann sich ein Thermal Runaway in einem Batteriesystem von Zelle zu Zelle ausbreiten und so zu einem Großbrand führen.

Mögliche Ursachen für einen solchen Thermal Runaway liegen entweder außerhalb oder innerhalb der Batteriezelle. Im ersten Fall können extreme äußere Einflüsse, wie z. B. ein Gebäudebrand, dazu führen, dass die Temperatur in der Batterie über den tolerierbaren Wert steigt. Im zweiten Fall ist ein interner Kurzschluss Ursache für den gefährlichen Temperaturanstieg. Der Auslöser dafür wiederum ist eine extern beigeführte mechanische Beschädigung oder ein altersbedingter Ausfall des Separators durch Dendritenbildung.

Schutzkonzept zur Vermeidung einer Thermal-Runaway-Ausbreitung

Wie Versuche im Brandlabor von Siemens Smart Infrastructure in Altenrhein in der Schweiz an Lithium-­Ionen-Batterien unterschiedlichster Zellchemien (getestet wurden u.a. Lithium-Kobalt-Oxid-, Lithium-­Mangan-Oxid-, Lithium-Nickel-­Mangan-, Kobalt-Oxid- und Lithium-Eisenphosphat-Zellen) gezeigt haben, kündigt sich ein Thermal Runaway schon vor dem eigentlichen thermischen Durchgehen an. Ein zuverlässiger Indikator ist der ausgasende Elektrolyt. Sobald also ein Elektrolytgas auftritt, ist mit einem Thermal Runaway zu rechnen. Es bleibt dann aber noch genügend Zeit, um automatisch geeignete Gegen- bzw. Löschmaßnahmen auszulösen. D.h. zum einen: Löschmittel in ausreichender Konzentration in den Batterieraum einzubringen, bevor der Separator der ersten Batteriezelle ausfällt. Und zum anderen über das Batteriemanagementsystem Abschaltungen vorzunehmen, die die Entwicklung eines Runaways durch Überladung oder Überlast möglicherweise noch stoppen können.

Die schnelle Flutung des Batterieraums mit dem Löschmittel verhindert, dass große Mengen an explosivem Elektrolyt-Sauerstoff-Gemisch entstehen und dass die Ausprägung eines ersten Thermal Runaways verringert sowie das Übergreifen auf benachbarte Batteriezellen gehemmt wird. Sekundärbrände und – durch eine langanhaltende Inertisierung – auch Rückzündungen sind ausgeschlossen.

Schritt 1: Detektion durch Ansaugrauchmelder

Ein entsprechendes Schutzkonzept muss also im ersten Schritt nicht nur eine zuverlässige Branderkennung gewährleisten, sondern auch eine möglichst frühe Elektrolytgas-Detektion. Diese Herausforderung erfüllen Ansaugrauchmelder, die mittels der Dual-Wellentechnologie sowohl elektrische Brände als auch Elektrolytgase bzw. -dämpfe auch bei hohen Luftgeschwindigkeiten und geringen Gaskonzentrationen zuverlässig detektieren.

Ansaugrauchmelder (Aspirating Smoke Detectors; ASD) entnehmen kontinuierlich Luftproben aus den zu überwachenden Bereichen und überprüfen diese auf Rauch- und Gaspartikel. Die Luftproben werden über ein Ansaugrohrnetz mit definierten Ansaugöffnungen angesaugt und der patentierten Messkammer zugeführt. Dort erkennt eine Auswerteeinheit die Größe der Partikel und deren Konzentrationen. Dabei lassen sich auch geringste Mengen von Brand- und Elektrolyt­gasen detektieren.

Schritt 2: Löschung durch Inertgas

Haben die Melder einen Brand bzw. Elektrolytgas erkannt, muss umgehend eine automatische Löschung durch eine Löschanlage ausgelöst werden. Nicht nur, weil eine Löschung mit Wasser in elektrischen Systemen zu vermeiden ist, sondern auch weil versteckte oder verdeckte Brandherde mit Wasser nicht erreicht werden, wird das Batteriesystem über Düsen mit einem gasförmigen Löschmittel geflutet. Dieses bringt auch verdeckte oder versteckte Brandquellen zum Verlöschen, indem es den für den Brand notwendigen Sauerstoff verdrängt.

Bleibt die Frage nach dem geeigneten Löschmittel. Auch chemisch wirkende Löschmittel scheiden in diesem konkreten Fall aus, da sich zum einen gefährliche Zersetzungsprodukte bilden und zum anderen Halteflutungen notwendig sein können. Damit bleiben die natürlichen Löschgase Stickstoff (N2), Kohlenstoffdioxid (CO2) und Argon (Ar) als mögliche Alternativen. Diese unterscheiden sich im Detail. So wird das im Vergleich teure Edelgas Argon nur für spezielle Anwendungen wie etwa Metallbrände eingesetzt. Kohlenstoffdioxid, das effektivste unter den vorgenannten Löschmitteln, ist primär für nicht begehbare Bereiche oder Objektschutzsysteme vorgesehen, da es in der benötigten Löschkonzentration für Menschen gefährlich ist. Vor diesem Hintergrund wird reiner Stickstoff als Löschmittel verwendet, der auch für Lithium-Ionen-Batteriespeicher sehr gute Ergebnisse bringt.

Fazit

Lithium-Ionen-Batterien bergen charakteristische Brandrisiken. Ein anwendungsspezifisches Brandschutzkonzept kombiniert frühestmögliche Branderkennung mit leistungsfähigen Ansaugrauchmeldern und Inertgas­löschanlagen. Eine sehr frühe Flutung mit dem Löschmittel verhindert die Bildung großer Mengen explosiver Elektrolyt-Sauerstoff-Gemische, reduziert die Ausprägung eines ersten Thermal Runaways, hemmt das Übergreifen solcher Runaways auf andere Batterien und vermeidet Sekundärbrände sowie Rückzündungen. Mithilfe eines solchen Schutzkonzeptes, sind stationäre Lithium-Ionen-Batterie­speichersysteme ein beherrschbares Risiko. Das von Siemens entwickelte Schutzkonzept für stationäre Lithium-Ionen-Batterie-Energiespeichersysteme hat im Dezember 2019 als erstes und bisher einziges Brandschutzkonzept die VdS-Anerkennung (VdS Nr. S 619002) erhalten.

x

Thematisch passende Artikel:

Ausgabe 01/2024 Löschen, kühlen oder abbrennen lassen?

Verhalten bei Bränden mit Lithium-Ionen-Akkus

Grundsätzlich geht von diesen Energiespeichern keine erhöhte Gefahr aus – vorausgesetzt, es handelt sich um serienmäßig hergestellte Batterien bei sachgerechter Handhabung. In vielen...

mehr

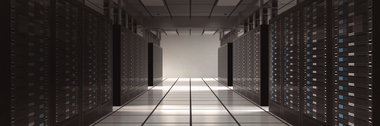

Ausgabe 01/2023 Brandbekämpfung mit Wassernebel

Maßgeschneiderte Lösungen für Sonderbauten

Zu den Speziallöschsystemen für Sonderbauten zählen CO2-, „Inergen-“ sowie Wassernebel-Löschanlagen. CO2 wirkt als Löschmittel durch die Verdrängung von Sauerstoff, wobei reine...

mehr

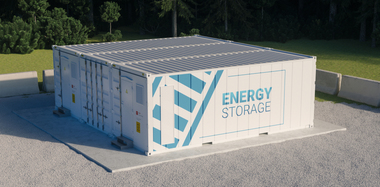

Ausgabe 01/2023 Frühzeitige Branderkennung bei Batteriespeichern

Lösemitteldämpfe kündigen Brandentwicklung eine gewisse Zeit vor der ersten Flamme an

Lithiumhaltige Batterien und Akkus sind aus unserem Alltag nicht mehr wegzudenken. Sie überzeugen mit einer hohen Energiedichte und einer kaum wahrnehmbaren Selbstentladung bei normalen...

mehr

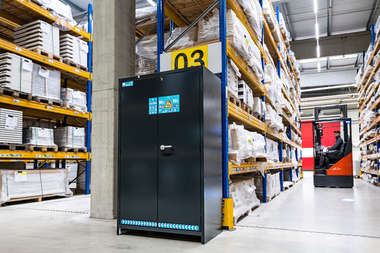

Ausgabe 01/2024 Lithium-Ionen-Batterien sicher lagern
